Servojednotka-měnič TGA24-9/20-04

Měniče TGA-24 jsou určené k řízení střídavých synchronních servomotorů do výkonu 150 W. Napájecí napětí 24VDC umožňuje instalovat tyto servozesilovače také do aplikací, kde je problém s přívodem síťového napětí 230/400 V - např. u mobilních zařízení nebo do prostředí vyžadující bezpečné napětí. Výkonný procesor zajišťuje nejen velmi kvalitní řízení servomotorů a tím i vysokou přesnost a dynamiku pohonu, ale současně i řadu uživatelských funkcí umožňujících univerzální využití servoměniče.

L-profil umožňuje variabilní montáž měniče do rozvaděče nebo přímo na stroj.

Servozesilovač TGA-24 může komunikovat přes sériovou linku RS232, RS485(422)-protokol MODBUS a sběrnici CAN BUS. TGA-24 má implementováno 8 digitálních vstupů, 4 digitální výstupy, 1 analogový vstup (0–5 V nebo 0–10 V, ±10 V), 2 rychlé konfigurovatelné vstupy/výstupy: Vstup pro IRC nebo signály „krok a směr“. Výstup emulující inkrementální čidlo 512 inkr./ot.

Operační režimy

Servozesilovač TGA-24 může pracovat v těchto režimech:

• Momentové řízení
• Rychlostní řízení
• Absolutní polohování
• Relativní polohování
• Řízení signály „KROK“ a „SMĚR“
• Elektronická převodovka
• Souvislé řízení po sběrnici CAN-BUS

Řízení

Měnič TGA-24 je možno řídit:

• Analogovým napětím – moment nebo otáčky
• Signály pro krokové motory (krok a směr)
• Digitálními vstupy – spouštění naprogramovaných polohových nebo rychlostních profilů
• Digitální řízení po sériové lince RS232 (485) nebo CAN-BUS (moment, otáčky, polohové profily, apod.)

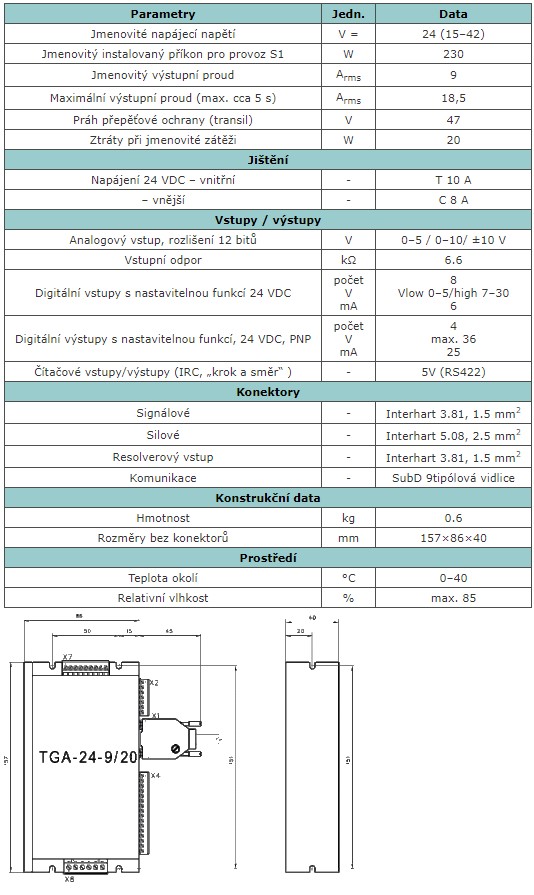

Technická specifikace:

Zdroj: Digitální servozesilovač TGA-24
