Servomotory řady TGN jsou střídavé synchronní servomotory. Vyšší krouticí moment, tedy i vyšší výkon motorů nové řady TGN je dosažen zlepšením odvodu tepla ze statoru motoru do přední příruby spolu s optimalizovaným magnetickým obvodem. Zkrácení statorových svazků použitím segmentového vinutí spolu s dosažením vyššího plnění vinutí má za důsledek zkrácení délky celého motoru.
Motory řady TGN3 jsou 10ti-pólové a optimální nasazení těchto motorů je pro aplikace vyžadující velkou rovnoměrnost chodu při nízkých otáčkách a při požadavku na co nejmenší rozměry motoru. Standardně jsou motory vybaveny Resolverem pro běžné aplikace.
Technická specifikace:
- Provdení - přírubové (B5)
- Barva - černá matná
- Ložiska - zapouzdřená kuličková ložiska s trvalou tukovou náplní
- Krytí - IP64 (ze strany hřídele IP54)
- Chlazení - konvekcí (typ A)
- Teplota - dle ČSN EN 60034 (oteplení do 110ºC, teplota okolí do 40ºC)
- Zátěžný cyklus - kontinuální S1
- El. připojení - konektory, protikusy ke konektorům

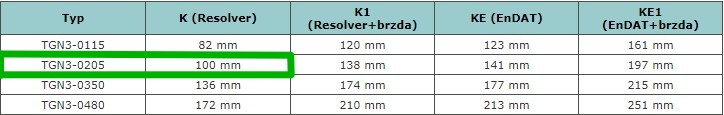

Rozměry:
Zdroj: Servomotory řady TGN
