Servomotor TGN3-0205 + Převodovka SG80

SERVOMOTOR TGN3-0205-50-320/T1YS1

Servomotory řady TGN jsou střídavé synchronní servomotory. Vyšší krouticí moment, tedy i  vyšší výkon motorů nové řady TGN je dosažen zlepšením odvodu tepla ze  statoru motoru do přední příruby spolu s optimalizovaným magnetickým obvodem. Zkrácení statorových svazků použitím segmentového vinutí spolu s dosažením vyššího plnění vinutí má za důsledek zkrácení délky celého motoru.

Motory řady TGN3 jsou 10ti-pólové a optimální nasazení těchto motorů je pro aplikace vyžadující velkou rovnoměrnost chodu při nízkých otáčkách a při požadavku na co nejmenší rozměry motoru. Standardně jsou motory vybaveny Resolverem pro běžné aplikace.

Technická specifikace:

• Provdení - přírubové (B5)
• Barva - černá matná
• Ložiska - zapouzdřená kuličková ložiska s trvalou tukovou náplní
• Krytí - IP64 (ze strany hřídele IP54)
• Chlazení - konvekcí (typ A)
• Teplota - dle ČSN EN 60034 (oteplení do 110ºC, teplota okolí do 40ºC)
• Zátěžný cyklus - kontinuální S1
• El. připojení - konektory, protikusy ke konektorům

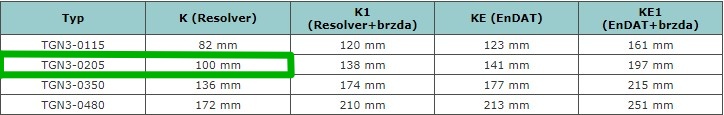

Rozměry:

PLANETOVÁ PŘEVODOVKA SG-080-25

Planetové převodovky s nízkou vůlí jsou navrženy pro montáž s různými typy elektrických servomotorů.

• Planetové převodovky umožňují převod parametrů mechanického výkonu při velmi malých rozměrech – vysoký poměr výkon / objem
• Převodovky zajišťují snížení rychlosti a zvýšení krouticího momentu
• Setrvačné hmoty zátěže se přizpůsobí setrvačnosti motoru, čímž se zlepší dynamika pohonu
• Nízká vůle v převodech zvyšuje přesnost polohy v automatizaci
• Nízká vůle rovněž snižuje momentové rázy při reverzaci pohonů
• Planetové převodovky mají vysokou mechanickou účinnost (až 97%)

Planetové převodovky řady SG jsou vhodné pro aplikace, které vyžadují odolnost a zároveň ekonomické řešení.

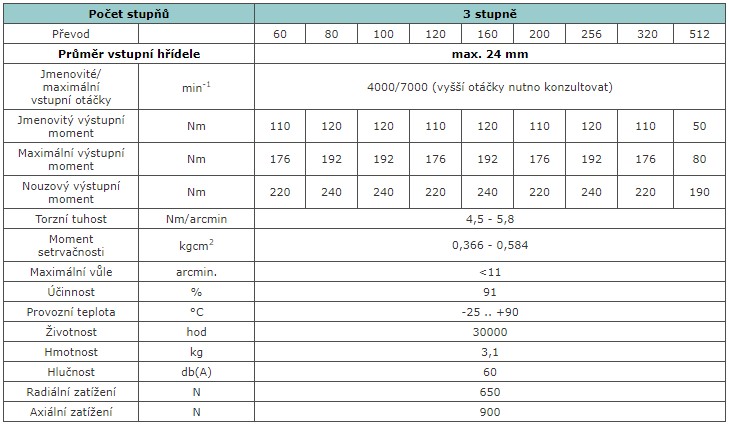

Technická specifikace:

Rozměry:

1/2/3 stupňová, příruba pro TGN3:

Zdroj: Servomotory řady TGN + Planetová převodovka SG 080
