Servomotor TGT2 + Převodovka SG70

SERVOMOTOR TGT2 0040-30-24/T124

Servomotory řady TGT jsou střídavé synchronní servomotory. Tenká vrstva magnetů ze vzácných zemin neodym/železo/bór je umístěna na povrchu rotorové hřídele, čímž je zaručen malý moment setrvačnosti motoru. Segmentové uspořádání magnetů na rotoru a zešikmení drážek ve statoru snižuje momentové pulsace. Motory jsou standardně šestipólové, což je optimum pro vztah mezi úhlovou rychlostí a kmitočtem napájecího napětí.

Flexibilní provedení servomotorů umožňuje montáž téměř jakéhokoliv snímače polohy. K nejčastěji používaným snímačům patří resolver (selsyn, fázový rozkladač). Je to bezkartáčový elektrický stroj, který slouží k odměřování polohy rotoru k určení komutačních úhlů. Je obvykle dále užíván jako přesný snímač polohy a úhlové rychlosti v regulačních obvodech servozesilovačů.

Jako tepelná ochrana motoru se používají termokontakty nebo termistory (pozistory), umístěné ve vinutí motoru. Tepelné snímače jsou nastaveny tak, aby teplota vinutí nepřesáhla 150°C.

Technická specifikace:

• Provedení - přírubové (B5)
• Barva - matně černá
• Ložiska - zapouzdřená kuličková ložiska s trvalou tukovou náplní
• Krytí - IP54
• Třída izolace vinutí - F
• Chlazení - konvekcí (typ A)
• Teplota - oteplení do 110°C, teplota okolí do 40°C
• Zátěžný cyklus - kontinuální (S1)
• Elektrické připojení - konektory, protikusy ke konektorům

Rozměry:

PLANETOVÁ PŘEVODOVKA SG-070-35 (H2-T2_02)

Planetové převodovky s nízkou vůlí jsou navrženy pro montáž s různými typy elektrických servomotorů.

• Planetové převodovky umožňují převod parametrů mechanického výkonu při velmi malých rozměrech – vysoký poměr výkon / objem
• Převodovky zajišťují snížení rychlosti a zvýšení krouticího momentu
• Setrvačné hmoty zátěže se přizpůsobí setrvačnosti motoru, čímž se zlepší dynamika pohonu
• Nízká vůle v převodech zvyšuje přesnost polohy v automatizaci
• Nízká vůle rovněž snižuje momentové rázy při reverzaci pohonů
• Planetové převodovky mají vysokou mechanickou účinnost (až 97%)

Planetové převodovky řady SG jsou vhodné pro aplikace, které vyžadují odolnost a zároveň ekonomické řešení.

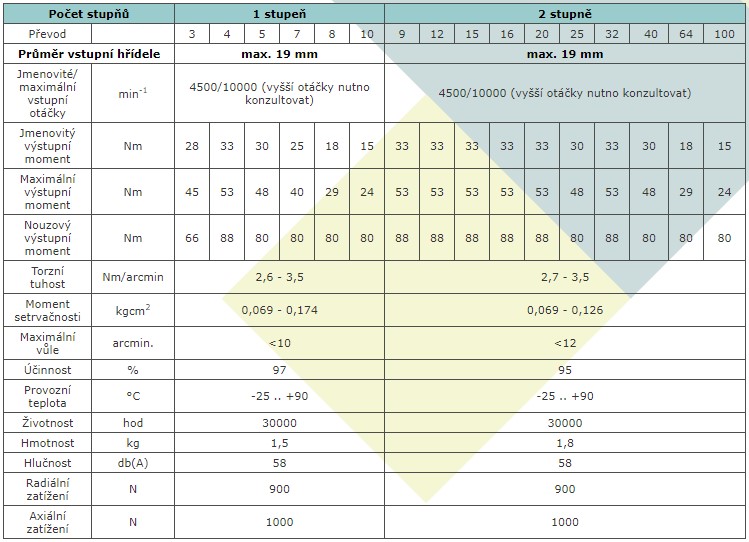

Technická specifikace:

Rozměry:

1/2 stupňová, příruba pro TGT2:

Zdroj: Servomotory řady TGT + Planetová převodovka SG 070
